LED懐中電灯
2011-04-27 20:53:25 (13 years ago)
停電があると困るのでLEDを使った懐中電灯を作りました。
最近の白色LEDは1つでもかなり明るく、暗い場所なら十分に懐中電灯の役割を果たします。
常に持ち歩きたいのでできるだけ小型で、でも電池寿命が長いことを目指して、単三電池1本で点灯するものにしました。
白色LEDは3.5V程度の電圧が必要です。1.5V(ないし1.2V)を昇圧する必要があります。
HOLTEKのHT7733Aがぴったりです。
秋月で50円です。(HT7750Aは40円なのに?)

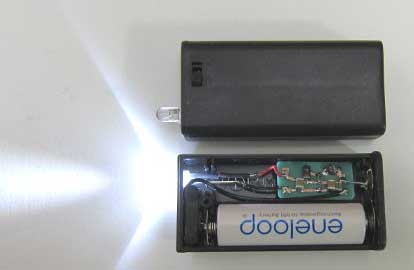

いつも使っている単三2本が入る電池ケースを使い、電池1本分のスペースにLEDと基板を収納します。
アルカリ単三電池で連続33時間くらい、写真のエネループで連続20時間が点灯時間でした。
HT7733Aは入力0.7Vからですが、もっと低くてもよさそうです。
でも、あまり低くなるまで使うと、2次電池では過放電させてしまうことになり、ちょっと考え物です。
何人かにお分けしました。
