音がいいというUSBサウンドDACのTI/バーブラウン製PCM2704を使ったパソコン用のサウンドDACを作ったのですが、音の良さが実感できません。
特性を取ってみました。
音源はWEBサイトに正弦波のWAVファイルを置いて、それを再生するという方法で行いました。
比較として、市販品を入れています。
A社は5年前位に購入したもの。5000円位でした。
B社は3ヶ月前に購入したもの。1980円でした。

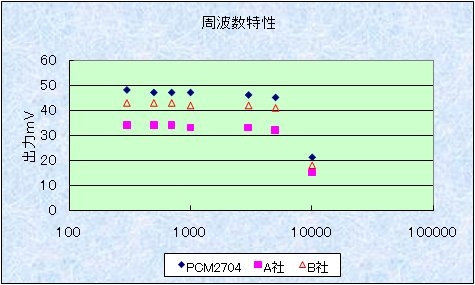

周波数特性は各社とも変わらないようです。10kHzでかなり落ちるのですが、これで音がいいと言えるのでしょうか?
無音時のノイズがPCM2704が6mV,A社5mV,B社2mVとかなりの差があります。
ノイズはグランドラインの引き回しや部品配置にも左右されるので、なんとも言えないのですが、PCM2704がいいという結論にはならないようです。
LEDライトの修理
2010-01-06 07:05:04 (14 years ago)

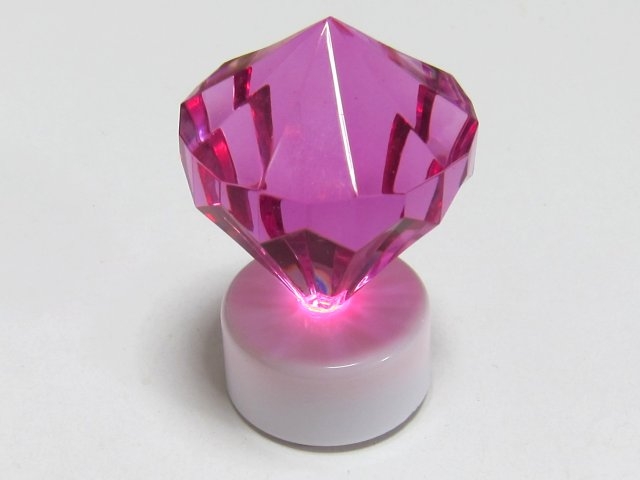

壊れてしまったLEDライトの修理をしました。
1.5VのLR44(AG13)のボタン電池が3こ使われています。LEDは見当たりません。39Ωの抵抗が電源にシリーズに入っています。
20mA流れていたとして、電圧降下は0.8VですからLEDのVfは3.7Vで多分白色のLEDだったと思われます。
狭いところにどんなLEDが入っていたのか不明なのですが、このスペースに収めるにはチップタイプのLEDでないと無理です。
3色フルカラーのチップLEDを入れてみました。コントロールはSOPの12F629です。
3色が徐々に明るさを変えるようにPWM制御でやってみたのですが、あまり変わっているように見えません。
どうも電池残量が少なく電圧が足りなくて「赤」は点灯するのですが「緑」「青」がやっと点いているようです。
PWMで光量をじわーっと変化させるのではなく、「赤」「緑」「青」「赤+緑」「緑+青」「青+赤」「赤+緑+青」がランダムにランダム長さ点灯するようにしてみました。

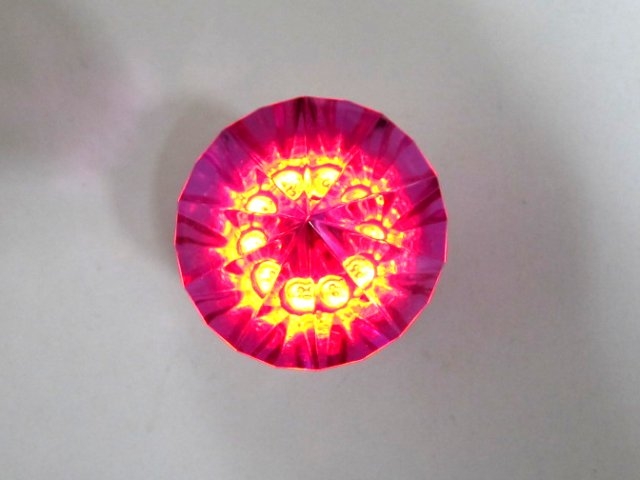

ダイヤモンド状の拡散のアクリルの真上からみると綺麗ですが。。。。
1.5VのLR44(AG13)のボタン電池が3こ使われています。LEDは見当たりません。39Ωの抵抗が電源にシリーズに入っています。
20mA流れていたとして、電圧降下は0.8VですからLEDのVfは3.7Vで多分白色のLEDだったと思われます。
狭いところにどんなLEDが入っていたのか不明なのですが、このスペースに収めるにはチップタイプのLEDでないと無理です。
3色フルカラーのチップLEDを入れてみました。コントロールはSOPの12F629です。
3色が徐々に明るさを変えるようにPWM制御でやってみたのですが、あまり変わっているように見えません。
どうも電池残量が少なく電圧が足りなくて「赤」は点灯するのですが「緑」「青」がやっと点いているようです。
PWMで光量をじわーっと変化させるのではなく、「赤」「緑」「青」「赤+緑」「緑+青」「青+赤」「赤+緑+青」がランダムにランダム長さ点灯するようにしてみました。
ダイヤモンド状の拡散のアクリルの真上からみると綺麗ですが。。。。
風量の測定
2010-01-05 05:13:02 (14 years ago)
竹とんぼからの風の量を測って、揚力の大きさを定量的に測れないかという質問がありました。
小さなファンを回して、発電量を測るのも一方法だと思ったのですが、小さなファンがありません。実は4cmの小型ファンをもっていたのですが、つい先日処分をしてしまったのです。
では、ちがう方法で、というわけで、温度を測ってみることにしました。
おしゃべり温度計(USB温度計)の温度センサーLM35に33Ωの抵抗を密着させて1.5V程度の電圧をかけると抵抗が発熱して温度が上がります。
これに竹とんぼからの風を当てると温度が下がります。温度降下は風量の関数になると思われるので、使えるのではないかと思ったわけです。
実験をしてみました。

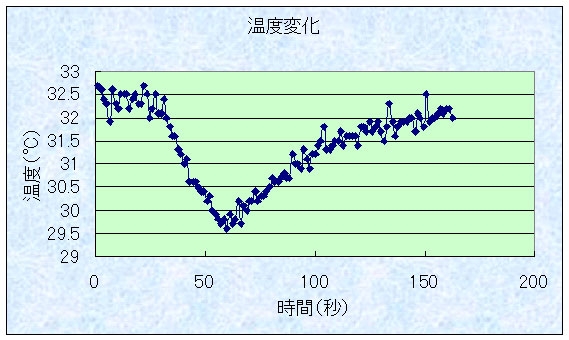

上図のように温度降下をみることができます。
しかし、上図はハイパーターミナル(Vistaからはついてこないソフト)を使って、RS232Cで測定値を受信し、それをエクセルにコピーして、グラフにするという、手間のかかるやり方をしています。
もう少し簡便に出来る方法でないと、リアルタイムに様子をみてもらう実用にはなりそうもありません。
小さなファンを回して、発電量を測るのも一方法だと思ったのですが、小さなファンがありません。実は4cmの小型ファンをもっていたのですが、つい先日処分をしてしまったのです。
では、ちがう方法で、というわけで、温度を測ってみることにしました。
おしゃべり温度計(USB温度計)の温度センサーLM35に33Ωの抵抗を密着させて1.5V程度の電圧をかけると抵抗が発熱して温度が上がります。
これに竹とんぼからの風を当てると温度が下がります。温度降下は風量の関数になると思われるので、使えるのではないかと思ったわけです。
実験をしてみました。
上図のように温度降下をみることができます。
しかし、上図はハイパーターミナル(Vistaからはついてこないソフト)を使って、RS232Cで測定値を受信し、それをエクセルにコピーして、グラフにするという、手間のかかるやり方をしています。
もう少し簡便に出来る方法でないと、リアルタイムに様子をみてもらう実用にはなりそうもありません。
USBサウンドDAC その2
2010-01-04 07:17:29 (14 years ago)
家に持って帰って試してもらうことにしました。
ドライバーはWindowsに付属のもので動くので、USBにAコネクターを刺して、しばらくすればUSBサウンドDAC側から音がでるはずです。
音が変になったと電話がきました。
USBサウンドDACを刺すとそこからは音がでず、もともとの音もでない。
USBサウンドDACを外すとスクリーンリーダの音はもともとの音源からでるが、メディアプレーヤからの音がでなくなってしまった。
変だなぁ。。。。別のパソコンで、USBサウンドDACを刺せばそこから音がでて、外せば元の音源から音がでる。特に再起動などしなくても、自動で切り替わるという動きは確認していたのですが。。。。
急遽行って確認することにしました。
USBサウンドDACを刺すとそこからは音がでないのは、ヘッドホンコネクタの接触不良のようです。
USBサウンドDACを外してもメディアプレーヤーからの音がでないのは、不思議ですね。よく分かりません。PCのサウンドカードの認識がUSBサウンドDACとなっているようです。でもコントロールパネルのサウンドとオーディオのプロパティでは内部のサウンドカードになっているのです。
仕方ないので、システムの復元でUSBサウンドDACをインストールする前に戻しました。
とりあえずは元に戻し、時間がないので引き上げました。
しかしながら、後日、別のPCで再確認してもやはり自動で切り替わるのです。
なにが違うのだろう?
そのうちに、じっくりと確認してみます。
ドライバーはWindowsに付属のもので動くので、USBにAコネクターを刺して、しばらくすればUSBサウンドDAC側から音がでるはずです。
音が変になったと電話がきました。
USBサウンドDACを刺すとそこからは音がでず、もともとの音もでない。
USBサウンドDACを外すとスクリーンリーダの音はもともとの音源からでるが、メディアプレーヤからの音がでなくなってしまった。
変だなぁ。。。。別のパソコンで、USBサウンドDACを刺せばそこから音がでて、外せば元の音源から音がでる。特に再起動などしなくても、自動で切り替わるという動きは確認していたのですが。。。。
急遽行って確認することにしました。
USBサウンドDACを刺すとそこからは音がでないのは、ヘッドホンコネクタの接触不良のようです。
USBサウンドDACを外してもメディアプレーヤーからの音がでないのは、不思議ですね。よく分かりません。PCのサウンドカードの認識がUSBサウンドDACとなっているようです。でもコントロールパネルのサウンドとオーディオのプロパティでは内部のサウンドカードになっているのです。
仕方ないので、システムの復元でUSBサウンドDACをインストールする前に戻しました。
とりあえずは元に戻し、時間がないので引き上げました。
しかしながら、後日、別のPCで再確認してもやはり自動で切り替わるのです。
なにが違うのだろう?
そのうちに、じっくりと確認してみます。
USBサウンドDAC
2010-01-03 05:54:44 (14 years ago)
テープ起こしをしている人から、
「パソコンによって音が違う、聞きやすいのと聞きづらいのがあって、自宅にあるのは聞きづらいので、職場にある聴きやすいものを使っている」
というのを聞きました。
「へぇー、音楽以外の声であっても音が違ってくるのか」と思いましたね。
PCのサウンドカードの違いなのでしょうか?
じゃ、外付けのUSBサウンドカードを使えば、どこの環境でも同じになるはずです。
探してみると、こんなキットがありました。
http://www.vics.co.jp/product/kit/USB-Audio.html
使われているTI/バーブラウンPCM2704は音がいいという評判のUSBオーディオDACです。
http://focus.tij.co.jp/jp/docs/prod/folders/print/pcm2704.html
で、キットをつくってみました。

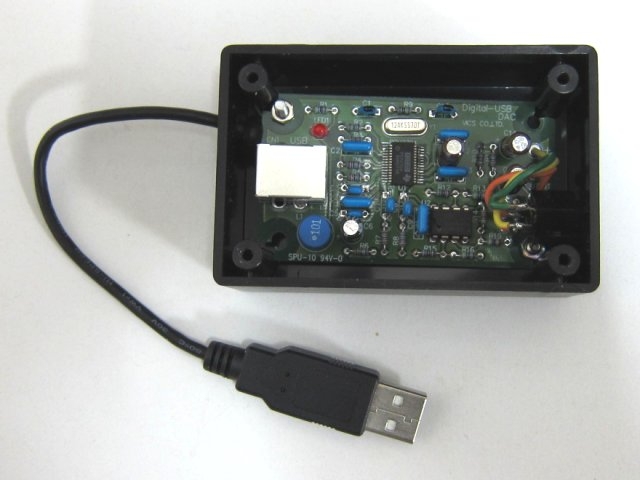

ケースはいつもの100円ショップのタッパーではなく、タカチのケースです。基板の四隅が干渉するので、若干切りました。また、USBのBコネクターは使わずAコネクターのケーブルを直接基板に半田付けしてあります。
音はでたのですが、良い音かどうか分かりません。
当人に確認してもらうことにしました。
「パソコンによって音が違う、聞きやすいのと聞きづらいのがあって、自宅にあるのは聞きづらいので、職場にある聴きやすいものを使っている」
というのを聞きました。
「へぇー、音楽以外の声であっても音が違ってくるのか」と思いましたね。
PCのサウンドカードの違いなのでしょうか?
じゃ、外付けのUSBサウンドカードを使えば、どこの環境でも同じになるはずです。
探してみると、こんなキットがありました。
http://www.vics.co.jp/product/kit/USB-Audio.html
使われているTI/バーブラウンPCM2704は音がいいという評判のUSBオーディオDACです。
http://focus.tij.co.jp/jp/docs/prod/folders/print/pcm2704.html
で、キットをつくってみました。
ケースはいつもの100円ショップのタッパーではなく、タカチのケースです。基板の四隅が干渉するので、若干切りました。また、USBのBコネクターは使わずAコネクターのケーブルを直接基板に半田付けしてあります。
音はでたのですが、良い音かどうか分かりません。
当人に確認してもらうことにしました。
成田空港
2010-01-02 06:40:43 (14 years ago)
10年ぶり位に成田空港に行きました。出迎えのためです。
車で行ったのですが、車で行くのは30年ぶり位で、そのときはあるメーカーの営業の方の車で送ってもらったので、自分の車で行くのは始めてです。
相変わらずセキュリティチェックはやっているのですね。
時間があったので、飛行機の飛ぶ訳などを考えながら、展望デッキで離着陸の様子をみていようと思ったのですが、風が強く、早々に引き上げました。
写真を撮るためでしょう、防護のネットの一部が切ってあってそこからレンズを出すと、ネットが邪魔にならないようになっているのはいいですね。
到着ロビーは出発ロビーと比べて華やかさがないですね。
迎えにきていた、孫?のお嬢ちゃんと抱き合っていた外国のおばあさんもいましたが。。。。
無事に到着して、ほっとしました。
車で行ったのですが、車で行くのは30年ぶり位で、そのときはあるメーカーの営業の方の車で送ってもらったので、自分の車で行くのは始めてです。
相変わらずセキュリティチェックはやっているのですね。
時間があったので、飛行機の飛ぶ訳などを考えながら、展望デッキで離着陸の様子をみていようと思ったのですが、風が強く、早々に引き上げました。
写真を撮るためでしょう、防護のネットの一部が切ってあってそこからレンズを出すと、ネットが邪魔にならないようになっているのはいいですね。
到着ロビーは出発ロビーと比べて華やかさがないですね。
迎えにきていた、孫?のお嬢ちゃんと抱き合っていた外国のおばあさんもいましたが。。。。
無事に到着して、ほっとしました。
超小型オシロスコープ
2010-01-01 08:59:25 (14 years ago)
新年おめでとうございます。本年もよろしくお願いします。

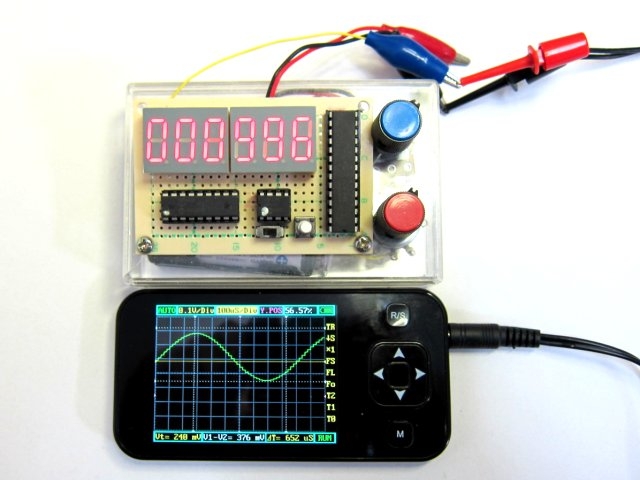

超小型のデジタルオシロスコープを購入しました。
写真の信号源は実験用の発振器です。
以下がスペックです。
DSO nano is a pocket size digital storage oscilloscope fulfills basic electronic engineering requirements. It is base on ARM Cortex™-M3 compatible 32 bit platform, equipped with 320*240 color display, SD card capability, USB connection, and chargeable batteries. Weighs only 60g!
Specification
$89ですが、円高で8117円でした。
1chですが、なかなか使えそうです。
超小型のデジタルオシロスコープを購入しました。
写真の信号源は実験用の発振器です。
以下がスペックです。
DSO nano is a pocket size digital storage oscilloscope fulfills basic electronic engineering requirements. It is base on ARM Cortex™-M3 compatible 32 bit platform, equipped with 320*240 color display, SD card capability, USB connection, and chargeable batteries. Weighs only 60g!
Specification
Display 2.8" | Color TFT LCD |
Display Resolution | 320×240 |
Display Color | 65K |
Analog bandwidth | 0 - 1MHz |
Max sample rate | 1Msps 12Bits |
Sample memory depth | 4096 Point |
Horizontal sensitivity | 1uS/Div~10S/Div (1-2-5 Step) |
Horizontal position | adjustable with indicator |
Vertical sensitivity | 10mV/Div~10V/Div (with ×1 probe) 0.5V/Div~10V/Div (with ×10 probe) |
Vertical position | adjustable with indicator |
Input impedance | >500KΩ |
Max input voltage | 80Vpp (by ×1 probe) |
Coupling | DC |
Trig modes | Auto, Normal, Single, None and Scan |
Functionalities: | Automatic measurement: frequency, cycle, duty, Vpp, Vram, Vavg and DC voltage Precise vertical measurement with markers Precise horizontal measurement with markers Rising/falling edge trigger Trig level adjustable with indicator Trig sensitivity adjustable with indicator Hold/run feature |
Test signal | Built-in 10Hz~1MHz (1-2-5 Step) |
Waveform storage | SD card |
PC connection via USB | as SD card reader |
Upgrade | by bootloader via USB |
Power supply | 3.7V Chargeable Lithium battery / USB |
Dimension (w/o probe) | 105mm X 53mm X 8mm |
$89ですが、円高で8117円でした。
1chですが、なかなか使えそうです。
今年の十大ニュース
2009-12-31 07:15:54 (14 years ago)
今年も最後の日になりました。
今年の我が家の十大ニュースは
1.息子の結婚
2.マンションの処分
3.電子工作の講座を実施
4.以下省略
であまり悪いニュースがなくてよかった一年でした。
来年は「孫の誕生」だといいが、これは神様の思し召しだからね。
この一年このブログにご訪問いただきありがとうございました。
来年もよろしくお願いいたします。
今年の我が家の十大ニュースは
1.息子の結婚
2.マンションの処分
3.電子工作の講座を実施
4.以下省略
であまり悪いニュースがなくてよかった一年でした。
来年は「孫の誕生」だといいが、これは神様の思し召しだからね。
この一年このブログにご訪問いただきありがとうございました。
来年もよろしくお願いいたします。
